Como utilizar a ferramenta Tracejar Tubos?

A ferramenta Tracejar Tubos permite ao usuário utilizar sobreposições gráficas para tracejar tubos abaixo ou acima de uma cota específica na vista atual (a ferramenta funciona apenas em vistas de plantas).

1) Primeiramente selecione na caixa de seleção à esquerda se deseja tracejar os tubos abaixo de determinada cota, acima de determinada cota, ou ambas as opções.

2) Depois de entrar com a cota para os tubos abaixo e acima selecione o traço que deseja aplicar para cada opção. Tubos abaixo representa tubos na faixa abaixo da cota de entrada e acima da cota inferior da vista. Tubos acima representa tubos na faixa acima da cota de entrada e abaixo da cota de topo da vista.

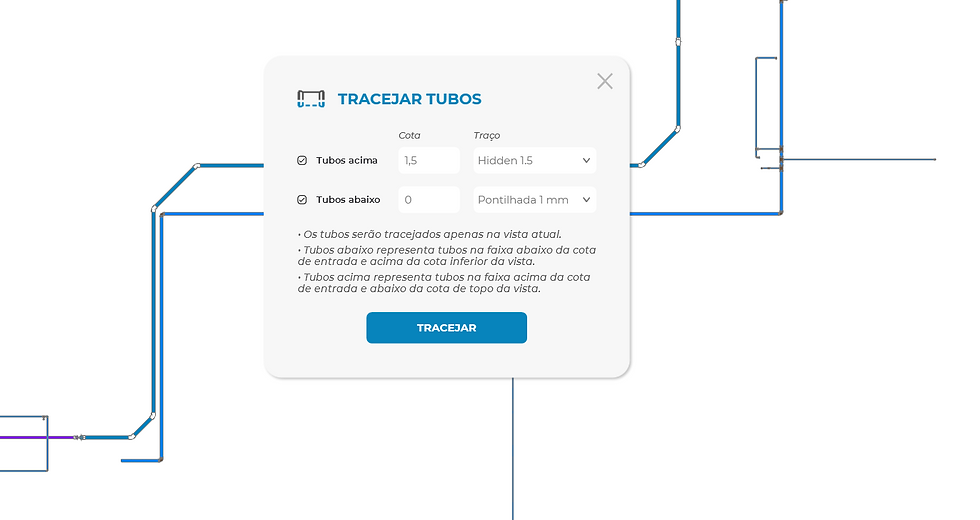

3) Revise as informações inseridas. No caso abaixo serão tracejados os tubos acima de 1.5 metros com o traço Hidden 1.5 e os tubos abaixo de 0 metros serão tracejados com o traço Pontilhada 1mm.

4) Confira os resultados!
